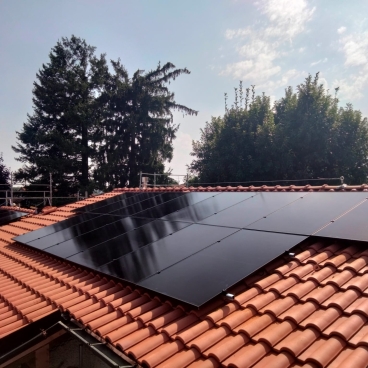

Impianti fotovoltaici residenziali a Vedano Olona (VA): due impianti da 7,5 kWp su casa bifamiliare full-electric
Potenza: 7,5 kWp
A Vedano Olona, nella fascia prealpina della provincia di Varese, Nucleus ha progettato e realizzato due impianti fotovoltaici residenziali monofase da 7,5 kWp ciascuno a servizio di un immobile bifamiliare sottoposto a ristrutturazione energetica profonda. Ogni unità integra 15 moduli fotovoltaici N-type ABC AIKO Neostar 2S da 500 Wp con orientamento est-ovest asimmetrico 60/40, gestiti da inverter ibridi Huawei SUN2000-6K-LB0 predisposti nativamente per batteria di accumulo fotovoltaico in corrente continua. L'intervento rappresenta un modello di progettazione impianto fotovoltaico integrata per il passaggio al full-electric: eliminazione completa del gas, climatizzazione a pompa di calore, cottura a induzione.
Progettazione impianto fotovoltaico in ristrutturazione energetica full-electric: modellazione dei consumi senza storico
La progettazione di un impianto fotovoltaico residenziale in un contesto di ristrutturazione energetica profonda richiede l'abbandono dell'analisi storica delle bollette. L'intervento sull'involucro edilizio — cappotto termico e sostituzione serramenti — riduce il fabbisogno termico complessivo, ma la contestuale dismissione dei vettori fossili trasferisce il 100% dei carichi energetici sulla rete elettrica. Il dimensionamento dell'impianto fotovoltaico deve partire dal nuovo profilo di carico atteso, non da quello pre-intervento. Il progetto di questo impianto e di conseguenza l'analisi dei fabbisogni viene svolta da un termotecnico.
Fotovoltaico e pompa di calore: dimensionare l'impianto sui carichi futuri, non sulle bollette passate
Integrare fotovoltaico e pompa di calore nella stessa fase di progettazione impianto fotovoltaico consente di calibrare la potenza installata sul reale fabbisogno elettrico atteso. La pompa di calore per riscaldamento, raffrescamento e produzione di acqua calda sanitaria (ACS) costituisce il carico dominante del nuovo profilo elettrico: la sua profilazione oraria — con picchi mattutini di riavvio dopo il setback notturno e ricarica termica dei volumi inerziali nelle ore centrali — definisce la curva di consumo a cui la generazione fotovoltaica deve sovrapporsi il più possibile.
Profilo di carico full-electric in provincia di Varese: cosa cambia nel dimensionamento fotovoltaico
Nelle due unità di Vedano Olona, la dismissione del contatore del gas è stata completa. Il nuovo profilo di carico comprende: climatizzazione invernale ed estiva tramite pompa di calore, produzione di acqua calda sanitaria accumulata nelle ore di produzione fotovoltaica, piano di cottura a induzione, più tutti i carichi domestici ordinari (illuminazione, elettrodomestici, elettronica). Per un appartamento da circa 110 mq full-electric in provincia di Varese — zona climatica E, circa 2.800 gradi-giorno — il consumo elettrico annuo complessivo stimato per singola unità si attesta tra i 5.500 e i 7.500 kWh. È questo il valore di riferimento per il calcolo dell'autosufficienza energetica: non il solo fabbisogno della pompa di calore, ma la totalità dei carichi elettrici dell'abitazione. La potenza installata di 7,5 kWp per sezione è dimensionata per coprire prioritariamente i picchi di spunto diurni e i volumi nelle ore centrali della giornata.
Scheda tecnica impianto fotovoltaico residenziale a Vedano Olona (VA)
Ubicazione : Vedano Olona (VA)
Azienda installatrice impianto fotovoltaico : Nucleus — Malnate (Varese)
Architettura e connessione : 2 impianti fotovoltaici monofase indipendenti
Potenza nominale di ogni impianto fotovoltaico : 7,50 kWp
Potenza AC inverter fotovoltaico 6,00 kW (Huawei SUN2000-6K-LB0)
Moduli fotovoltaici : 15 AIKO Neostar 2S 500 Wp (N-type ABC)
Orientamento impianto fotovoltaico asimmetrico: 9 moduli est / 6 moduli ovest
Ancoraggio impianto fotovoltaico : ESDEC ClickFit EVO su tegole portoghesi, fissaggio senza foratura del manto.
Autoconsumo fotovoltaico diretto (senza batteria) ~45%/50%
Autosufficienza energetica target (con batteria) 75%–85% con batteria di accumulo Huawei LUNA2000 10 kWh | 75%–85%
Orientamento est-ovest asimmetrico 60/40: la logica progettuale dell'impianto fotovoltaico
In assenza di una falda esposta a sud priva di ombreggiamenti, la progettazione dell'impianto fotovoltaico residenziale ha adottato una ripartizione asimmetrica delle falde: 9 moduli fotovoltaici esposti a est (4,5 kWp) e 6 moduli fotovoltaici esposti a ovest (3,0 kWp) per ciascuna unità abitativa.
9 moduli a est e 6 a ovest: la distribuzione determinata dalla superficie disponibile
La ripartizione asimmetrica tra le due falde — 9 moduli fotovoltaici a est e 6 a ovest — non è il risultato di un'ottimizzazione energetica a priori, ma della superficie utile effettivamente disponibile su ciascuna falda del tetto. In un impianto fotovoltaico residenziale su edificio esistente, la geometria della copertura è il vincolo primario: il progetto si adatta alla struttura, non il contrario.
La configurazione risultante ha comunque caratteristiche tecniche specifiche che è utile conoscere. Lo sbilanciamento verso est produce una curva di generazione fotovoltaica con un'area mattutina più ampia rispetto a quella pomeridiana, il che si adatta bene al profilo di consumo di una pompa di calore — che ha i picchi di spunto nelle prime ore della giornata.
Resa annua stimata. La produzione fotovoltaica annua per impianto con questa configurazione è stimata tra i 8.000 e gli 8.250 kWh, con una resa specifica di 1.050–1.100 kWh/kWp (fonte: elaborazione PVGIS, database SARAH-3).
Componenti dell'impianto fotovoltaico residenziale
Moduli fotovoltaici AIKO Neostar 2S 500 Wp: tecnologia N-type ABC
I moduli fotovoltaici AIKO Neostar 2S da 500 Wp adottano celle N-type ABC (All Back Contact): tutti i contatti elettrici sono posizionati sul retro della cella, questo si traduce in tre vantaggi concreti per la produzione fotovoltaica in provincia di Varese
- Efficienza di modulo fino al 23,1%, che massimizza la potenza installata.
- Riduzione del rischio di surriscaldamento localizzato (hotspot) in presenza di sporco non uniforme o ombreggiamento parziale: la gestione interna della cella ABC mantiene una distribuzione di corrente più uniforme, contenendo il rischio di squilibri termici rispetto ai moduli fotovoltaici tradizionali.
- Coefficiente di temperatura ridotto (-0,26%/°C), che preserva la resa fotovoltaica nei mesi estivi quando la temperatura dei moduli sale.
Inverter fotovoltaico Huawei SUN2000-6K-LB0: predisposizione nativa alla batteria di accumulo fotovoltaico DC
L'inverter fotovoltaico monofase Huawei SUN2000-6K-LB0 integra la gestione nativa di sistemi di accumulo in corrente continua (DC). L'impianto fotovoltaico residenziale è predisposto per l'integrazione della batteria di accumulo fotovoltaico Huawei LUNA2000 senza necessità di installare inverter di carica aggiuntivi o riorganizzare i quadri di campo AC. La gestione del sistema di accumulo avviene tramite app Huawei FusionSolar, con monitoraggio in tempo reale di produzione fotovoltaica, consumo domestico e stato di carica della batteria.
Installazione impianto fotovoltaico su tetto in tegole: ancoraggio ESDEC ClickFit EVO

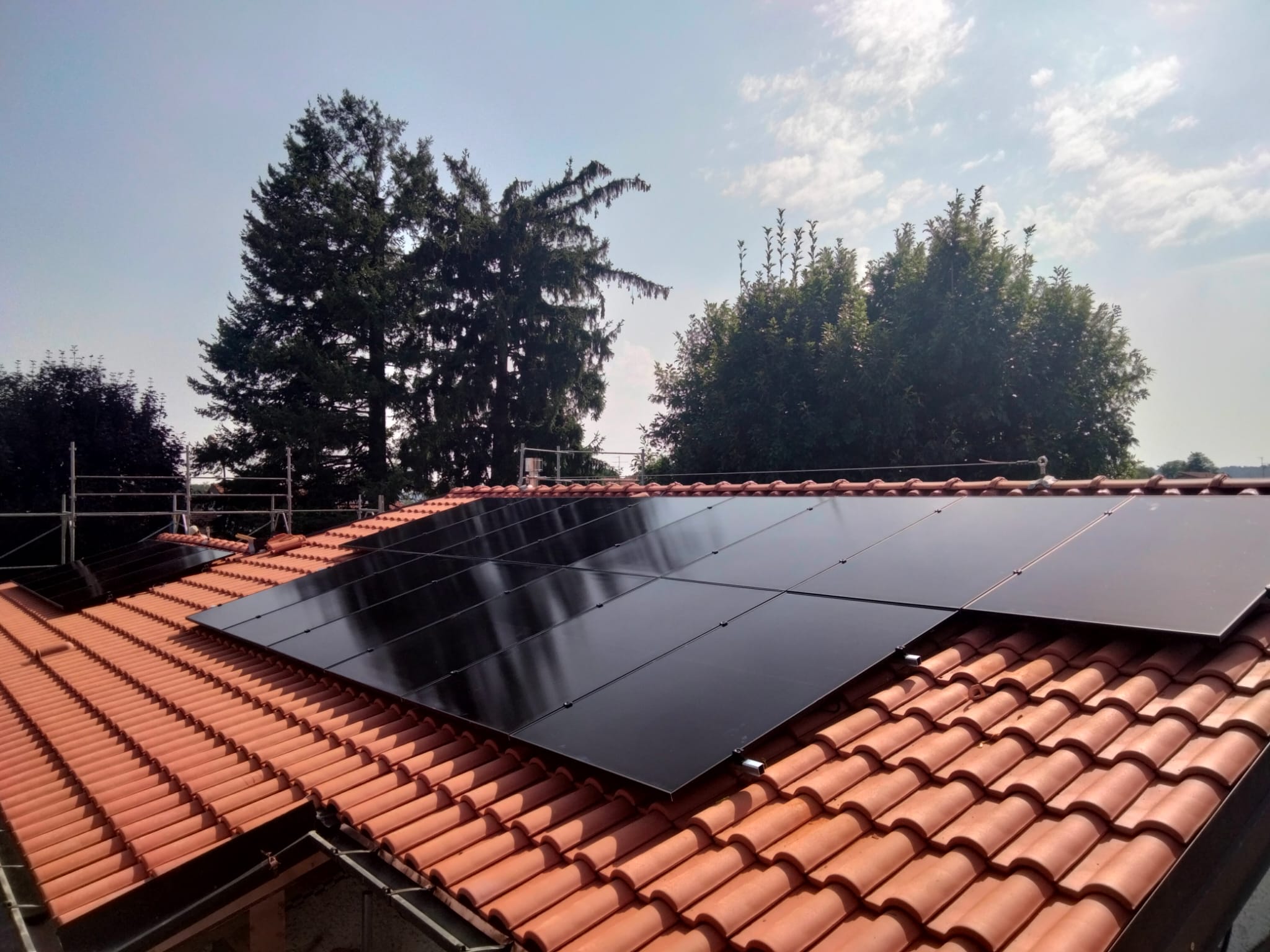

Per l'installazione dell'impianto fotovoltaico residenziale su tetto in tegole portoghesi in laterizio sono state utilizzate strutture di supporto ESDEC ClickFit EVO, ancorate direttamente ai travetti della struttura del tetto tramite staffe ad aggancio rapido. Il sistema evita la foratura delle tegole, garantendo la tenuta della copertura e la stabilità meccanica alle sollecitazioni del vento.
Analisi economica: impianto fotovoltaico con e senza batteria di accumulo in provincia di Varese
Scenario A — impianto fotovoltaico da 7,5 kWp senza batteria di accumulo fotovoltaico
Autoconsumo fotovoltaico diretto ~45%
Autosufficienza energetica target 45%–50%
Produzione fotovoltaica annua stimata ~8.000 kWh
Risparmio annuo stimato €1.100-1.500 (inclusa remunerazione eccedenza tramite Ritiro Dedicato GSE)
Payback period impianto fotovoltaico ~4,5–5,5 anni
Scenario B — impianto fotovoltaico da 7,5 kWp con batteria di accumulo Huawei LUNA2000 10 kWh
Autoconsumo fotovoltaico complessivo ~80%–85%
Autosufficienza energetica target 75%–80%
Risparmio annuo stimato €1.600–€2.000
Investimento netto (con detrazione IRPEF 50%) ~€7.500–€8.500
Payback period totale ~6,5–7 anni
L'aggiunta della batteria di accumulo fotovoltaico Huawei LUNA2000 da 10 kWh consente di immagazzinare l'energia fotovoltaica prodotta nelle ore centrali della giornata per restituirla nelle ore serali, quando la pompa di calore riprende il ciclo di riscaldamento e i carichi domestici aumentano. Per abitazioni residenziali in provincia di Varese con presenza diurna ridotta o con veicolo elettrico da ricaricare nelle ore notturne, la batteria di accumulo fotovoltaico riduce strutturalmente il prelievo dalla rete nelle fasce tariffarie più costose.
Domande frequenti sull'impianto fotovoltaico residenziale in provincia di Varese
Perché l'orientamento est-ovest per un impianto fotovoltaico residenziale, anche quando non è la scelta ottimale in assoluto?
In molti impianti fotovoltaici residenziali su edifici esistenti, l'orientamento non è una scelta libera: è determinato dalla geometria della copertura e dalla superficie utile disponibile su ciascuna falda. In questo caso, la ripartizione 9 moduli est e 6 moduli ovest riflette lo spazio effettivo disponibile sul tetto, non un'ottimizzazione energetica a priori. L'orientamento est-ovest che ne risulta ha comunque vantaggi tecnici rispetto a una configurazione monofacciale: distribuisce la produzione fotovoltaica su un arco giornaliero più ampio, riducendo la quota di energia immessa in rete nelle ore di picco e aumentando la sovrapposizione con i consumi domestici distribuiti nell'arco della giornata.
Come funziona la detrazione IRPEF 50% per l'impianto fotovoltaico su abitazione residenziale privata?
L'installazione di un impianto fotovoltaico residenziale su abitazione privata rientra nelle detrazioni IRPEF per ristrutturazione edilizia disciplinate dall'art. 16-bis del TUIR (DPR 917/1986). La detrazione è pari al 50% delle spese sostenute, su un tetto massimo di 96.000 euro per unità immobiliare, recuperabile in 10 quote annuali di pari importo. Per accedere alla detrazione è necessario effettuare il pagamento tramite bonifico bancario parlante riportante causale, codice fiscale del beneficiario e partita IVA dell'installatore. Le condizioni di accesso sono soggette a conferma annuale nella Legge di Bilancio.
L'inverter fotovoltaico da 6 kW limita la produzione di un impianto fotovoltaico da 7,5 kWp?
No, nella configurazione est-ovest adottata in questo impianto fotovoltaico residenziale. Con 9 moduli esposti a est e 6 a ovest, le due falde non raggiungono mai simultaneamente l'irraggiamento di picco: la potenza massima istantanea inviata all'inverter fotovoltaico resta entro i 6,0 kW AC nelle ore di massima irradianza, senza perdita di energia fotovoltaica per clipping. L'overdimensionamento migliora invece la produzione fotovoltaica nelle fasce di bassa irradianza — mattino, sera, cielo coperto — aumentando il numero di ore equivalenti di funzionamento dell'inverter nella fascia di massimo rendimento.
